Il fut un temps où lancer un projet industriel ressemblait à une loterie : on dessinait, on espérait, et on découvrait les défauts seulement quand le moule était usiné. Aujourd’hui, cette approche coûteuse appartient au passé. Avec des outils comme l’analyse DFM et l’usinage CNC en 5 axes, on peut valider une conception bien avant de mettre une tonne de métal en jeu. Le jeu a changé - et le prototype de moule par injection plastique est devenu l’arme discrète des entrepreneurs malins.
Pourquoi le prototypage de moule sécurise votre lancement industriel
Combien coûte une erreur de conception une fois le moule de série lancé ? Des milliers, parfois des dizaines de milliers d’euros. C’est là que l’étape de prototypage entre en scène, non pas comme un luxe, mais comme une nécessité stratégique. En testant un concept sur un moule fonctionnel, vous détectez les défauts de retrait, les problèmes d’éjection ou les points d’injection mal placés bien avant l’investissement massif. L’analyse DFM (Design for Manufacturing) devient alors un levier puissant : elle permet d’adapter la pièce à la réalité du procédé d’injection, pas l’inverse. Et c’est précisément cette anticipation qui fait toute la différence.
Beaucoup pensent qu’un prototype est une dépense. En réalité, c’est une assurance. Plutôt que de parier sur un moule en acier trempé, difficile et coûteux à modifier, mieux vaut commencer par une version fonctionnelle en matériau plus souple. Cela permet de valider non seulement la géométrie, mais aussi les propriétés mécaniques réelles du thermoplastique choisi. Pour valider vos choix techniques avant la production de masse, investir dans un prototype de moule par injection plastique permet de sécuriser votre rentabilité en évitant des retouches complexes et coûteuses. Le fin mot de l’histoire ? Ce n’est pas un coût, c’est un levier de gain.
Le choix crucial du matériau : aluminium ou acier doux ?
L'aluminium Fortal 7075 pour la rapidité
L’un des matériaux les plus plébiscités pour les prototypes est l’alliage Fortal 7075, un aluminium aéronautique réputé pour sa résistance et sa facilité d’usinage. Ce choix permet d’obtenir un moule fonctionnel en quelques jours seulement - souvent entre 5 et 10 jours - contre plusieurs semaines pour un outillage en acier. Ce gain de temps est déterminant pour les startups ou les projets à lancer rapidement. Avec une durée de vie estimée à environ 5 000 pièces, ce type de moule est idéal pour les validations fonctionnelles, les tests sur le terrain ou les petites séries.
L'acier pré-traité pour les volumes intermédiaires
Pour des volumes plus importants - disons entre 10 000 et 50 000 pièces - l’acier doux ou pré-traité (comme le P20) devient pertinent. Plus durable, il supporte mieux les cadences élevées et les cycles répétés. Son usinage est plus long, souvent entre 15 et 30 jours, mais il permet de simuler de près les conditions du moule de série. Le choix entre aluminium et acier dépend donc de plusieurs facteurs : la complexité de la pièce, la cadence souhaitée, et surtout, le stade du projet. En amont, une étude rigoureuse évite de sous-dimensionner ou de surdimensionner l’outil.
Les étapes techniques de la conception à l'injection

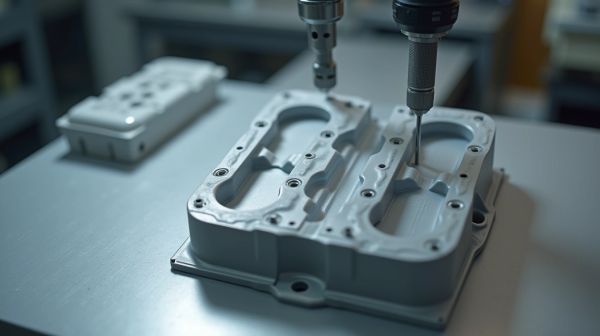

Optimisation CAO et usinage CNC 5 axes
Tout commence par un fichier CAO. Mais ce n’est pas un simple dessin : c’est la base d’un dialogue entre conception et fabrication. L’usinage en CNC 5 axes continu permet de réaliser des empreintes complexes sans reprise, ce qui améliore la précision et réduit les risques de défaut. Cette technologie est cruciale pour les pièces à géométrie libre ou à parois minces, où le moindre angle mal calculé peut compromettre l’éjection.
Ajustement des paramètres de pression et température
Une fois le moule usiné, vient la phase de mise au point. Elle est souvent sous-estimée, pourtant elle fait toute la différence. Il faut choisir la bonne résine thermoplastique, ajuster la température de fusion, la pression d’injection, et le temps de refroidissement. Une mauvaise paramétrage peut entraîner des défauts comme le jointoiement à bandes, le retrait inégal ou la surchauffe. Un contrôle tridimensionnel permet ensuite de valider la conformité métrologique, garantissant que chaque pièce répond au cahier des charges.
Comparatif des solutions de moulage selon vos besoins
| 🛠️ Type de moule | 🔢 Durée de vie (pièces) | ⏱️ Délais de fabrication | 🎯 Usage recommandé |
|---|---|---|---|
| En silicone | Jusqu’à 50 | 24 à 72h | Test visuel, maquettage rapide |
| En aluminium (Fortal 7075) | Jusqu’à 5 000 | 5 à 10 jours | Validation fonctionnelle, essais terrain |
| En acier doux (P20) | Jusqu’à 50 000 | 15 à 30 jours | Petite série, pré-série |
Le tableau parle de lui-même : chaque solution a son territoire. Le moule en silicone, rapide et peu coûteux, convient pour des tests esthétiques, mais pas pour évaluer la résistance mécanique. L’aluminium, lui, offre un bon compromis entre rapidité et performance. Quant à l’acier, il s’impose quand on vise la production réelle. Il faut aussi considérer les frais cachés : une modification après test, un entretien mal anticipé, ou un mauvais choix de matériau peuvent vite faire grimper la facture.
Applications sectorielles et exigences spécifiques
Secteurs médical et automobile
Dans le médical, la précision n’est pas une option - elle est une obligation. Les pièces doivent souvent respecter la norme ISO 13485, garantir la biocompatibilité, et résister à la stérilisation. Un prototype doit donc être fabriqué dans un matériau et un procédé proches de la production finale, pour valider ces contraintes. En automobile, c’est la résistance aux chocs et aux variations de température qui prime. Ici aussi, seul un moule par injection permet de tester les propriétés réelles du plastique, contrairement à l’impression 3D qui ne simule pas le flux de matière.
Autre secteur exigeant : les objets connectés. L’étanchéité, la finition esthétique, ou la légèreté sont des critères décisifs. Un prototype doit alors refléter fidèlement ces exigences, ce que seul un moule fonctionnel peut offrir. Le prototypage devient alors un outil de validation technique, mais aussi marketing : présenter une pièce aux propriétés réelles change tout en réunion d’investissement.
Check-list pour réussir votre premier prototype
Points de contrôle indispensables
- ✅ Vérifiez les dépouilles (angles critiques) pour éviter les blocages à l’éjection
- ✅ Étudiez la rétractation matière : chaque thermoplastique se comporte différemment
- ✅ Contrôlez les épaisseurs de parois pour éviter les cloques ou les tassements
- ✅ Placez stratégiquement les points d’injection pour minimiser les marques
Préparer le passage à la grande série
Le prototype n’est pas une fin, mais une étape. Son vrai but ? Finaliser le cahier des charges du moule de production. Les données collectées - pression, température, retrait - deviennent des indicateurs précieux pour l’industriel. Et plus vous avancez avec des éléments validés, moins le risque est élevé. Une bonne préparation, c’est ce qui sépare un lancement réussi d’un projet enlisé.
Les questions majeures
Quelle est l'erreur la plus coûteuse lors de la commande d'un moule prototype ?
Négliger les angles de dépouille. Sans un bon incliné sur les flancs de la pièce, l’éjection devient impossible, et le moule est inutilisable. C’est une erreur simple à corriger en amont, mais très coûteuse une fois l’usinage lancé.
Vaut-il mieux choisir l'impression 3D ou le moulage par injection pour un test ?
Pour un test fonctionnel, le moulage par injection est bien supérieur. L’impression 3D ne reproduit pas les propriétés mécaniques réelles du thermoplastique ni le comportement du flux de matière, contrairement à l’injection.
Quels sont les frais cachés à surveiller dans un devis d'outillage ?
Les coûts de modification après test, les frais de maintenance ou de reconditionnement, et parfois les frais de stockage. Un devis clair doit inclure ces postes, ou du moins les mentionner comme variables.
Combien de temps faut-il réellement entre le plan et la pièce en main ?
Compter entre 5 et 15 jours selon la complexité. Pour les cas urgents, certains ateliers peuvent livrer en moins de 5 jours, surtout avec un moule en aluminium ou en silicone.
